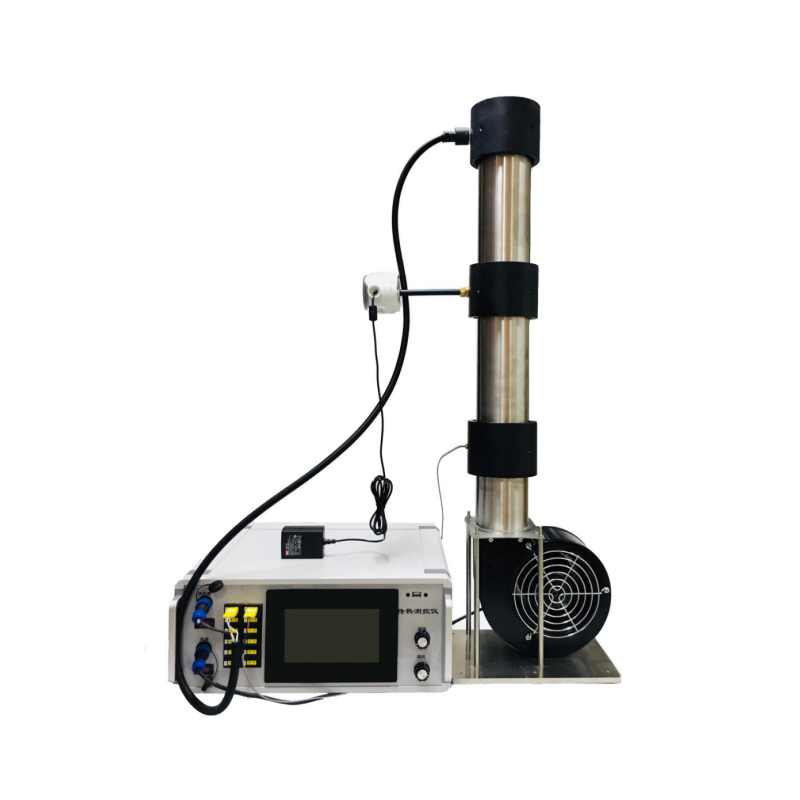

對流和輻射綜合傳熱模塊

1.產品簡介

1）這是一臺研究對流與表面輻射復合換熱，測量水平圓管自然、強迫對流換熱系數以及總體能量守恒分析的實驗教學設備；

2）需要傳熱測控儀HLTD100配合使用；

3）可進行3組教學實驗，全面覆蓋圓柱繞流邊界層分離、水平圓管自然、強迫對流換熱理論；

4）精確測量水平圓管的自然、強迫對流換熱系數；

5）精確測量邊界層分離角，展示局部換熱系數隨角度變化趨勢；

6）結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果；

7）風機轉速和流量電子調節，連續、平滑調節；

2.產品特點

2）全面研究水平圓管對流換熱：自然對流、強迫對流、邊界層發展和分離等；

3）定量分析水平圓管的能量守恒：輸入電功率和對流換熱、表面輻射換熱的能量平衡分析；

4）學生可獨立操作并進行實驗，無需額外監督；

5）傳感器和風機知名流品牌，傳感器測量精度高，響應快速，風機噪音小，運行平穩；

6）操作簡單，維護方便；

7）說明書全面詳細，包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析；

3.實驗功能

1）圓管輻射換熱速率、自然對流換熱速率測量、總體能量守恒分析;

2）圓管輻射換熱速率、強迫對流換熱速率測量、總體能量守恒分析;

3）圓管自然對流換熱系數、強迫對流換熱系數測量;

4）自然對流、強迫對流換熱系數理論公式精度驗證;

5）圓柱繞流邊界層分離角度測量;

4.技術參數

1）自然對流與輻射的總換熱量與理論值誤差小于15％；

2）強迫對流與輻射的總換熱量與理論值誤差小于5％；

3）局部對流換熱系數隨角度變化關系與理論一致；

4）圓柱繞流邊界層分離角與理論值誤差小于10度；

5）尺寸：高1200mm×深200mm×寬300mm；

6）重量：15Kg；

7）工作環境：溫度≤50℃，濕度≤95%
