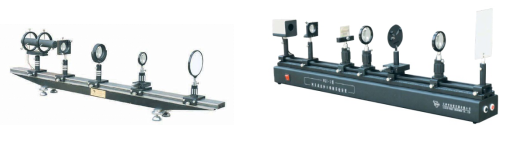

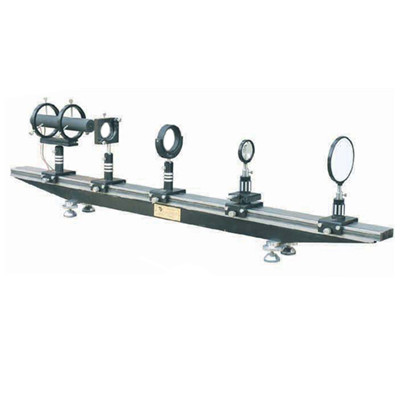

GSE系列導軌綜合實驗（21項實驗）
儀器介紹
GSE系列導軌綜合實驗（21項實驗）是在原WSZ-710/715A近代光學綜合實驗的基礎上進行了優化調整的實驗。它用于高校物理光學基礎實驗，能與本公司生產的多種調整架及光學器件配合使用。廣泛應用于各種光學實驗和測量中。可開設各種透鏡及透鏡組數據的測量試驗；干涉、衍射的觀察和測量實驗；偏振光、信息光學等實驗。
實驗內容
實驗名稱 | 實驗序號 | 分類 |
凸透鏡焦距測量-自準法 | GSE-1 | 幾何光學實驗 |
凸透鏡焦距測量-貝塞爾法 | GSE-2 |
凸透鏡焦距測量-物距像距法 | *GSE-19 |
凹透鏡焦距測量-自準直法 | *GSE-20 |
凹透鏡焦距測量-物距像距法 | *GSE-21 |
目鏡焦距測量 | GSE-3 |
自組顯微鏡 | GSE-4 |
自組望遠鏡 | GSE-5 |
自組透射式幻燈機 | GSE-6 |
光學系統基點測量 | GSE-7 |
楊氏雙縫干涉 | GSE-8 | 物理光學/波動光學 （GSE-8～10 為光的干涉實驗、GSE-11～15為光的衍射實驗、GSE-16為光的偏振實驗） |
菲涅耳雙棱鏡干涉 | GSE-9 |
牛頓環裝置 | GSE-10 |
夫瑯禾費單縫衍射 | GSE-11 |
夫瑯禾費圓孔衍射 | GSE-12 |
菲涅耳單縫衍射 | GSE-13 |
菲涅耳圓孔衍射 | GSE-14 |
菲涅耳直邊衍射 | GSE-15 |
偏振光分析 | GSE-16 |
阿貝成像原理和空間濾波 | GSE-17 | 信息光學/傅立葉光學 |
θ調制和偽彩色編碼 | GSE-18 |
配置表及規格參數
光源 GY-5低壓鈉燈：20W GY-11氦氖激光器：波長632.8nm，功率≥1.5mW,單模TEM00，全保護安全高壓插頭，腔長250mm，發散角＜5mrad） GY-14白光源：12V 35W 光學組件 透 鏡：f=6.2、15、50、70、100、150、190、225、-100mm 平面反射鏡：Φ36*4mm，加強鋁反射鏡 光 柵：一維光柵、正交光柵 雙 棱 鏡：φ36x4mm 波 片：Φ25.4mm，λ/2，632.8nm；λ/4，632.8nm 偏 振 片：K9玻璃窗口，T=1.5mm，消光比400:1 分 束 鏡：Φ36mm，T/R=5:5@450～650nm 1/10分劃板：φ19mm，刻度范圍14mm，精度0.1mmm 毫 米 尺：φ19mm，刻度范圍14mm，精度0.5mmm 讀數顯微鏡：20x 目鏡：10x,f=14mm 傅立葉透鏡: Φ60mm f=150mm θ調制板：外形40X60mm，三維光柵 θ濾波板：紅綠藍綠四色濾波,35mm彩色膠片 牛 頓 環：φ35mm ,曲率半徑R=1790mm 光字屏：外形60x45mm 幻燈底片：外形50x50mm 機械組件 可變口徑二維架、手動X軸旋轉架、二維調整架、讀數顯微鏡架、牛頓環直立架、干板架、轉接架 滑座 普通滑座、一維滑座、二維滑座、通用底座 其他 白屏、物屏、多孔架、單面可調狹縫、過渡架、節點架、頻譜濾波器、衍射板、雙面刀片 |
